Việc lên danh sách vật tư (BOM) chính xác cho một dự án tự động hóa không chỉ giúp tối ưu hóa ngân sách mà còn quyết định trực tiếp đến khả năng mở rộng của hệ thống trong tương lai. Với thế hệ SIMATIC S7-1200 G2, Siemens đã mang đến nhiều thay đổi lớn về dung lượng bộ nhớ, tích hợp mạng và các bo mạch tín hiệu (Signal Board) thế hệ mới.
Vậy làm thế nào để chọn đúng mã CPU? Khi nào nên dùng Signal Board thay vì Signal Module? Trong bài viết này, ATE Automation sẽ hướng dẫn chi tiết cách thức lựa chọn thiết bị S7-1200 G2 chuẩn xác nhất cho từng quy mô dự án.
📌 Đọc thêm các chuyên đề liên quan:

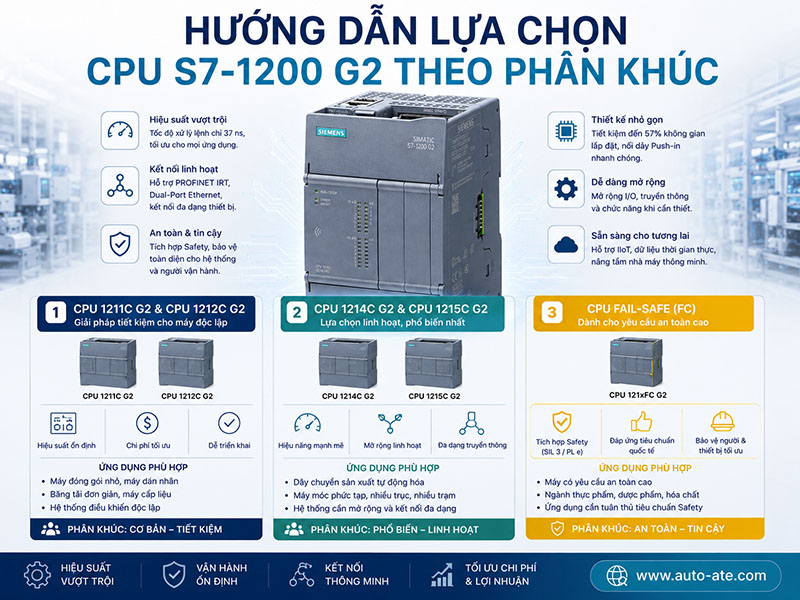

1. Hướng Dẫn Lựa Chọn CPU S7-1200 G2 Theo Phân Khúc
Điểm khác biệt lớn nhất của G2 so với G1 là tất cả các dòng CPU đều được tích hợp sẵn 2 cổng Ethernet (Dual-Port) và công nghệ chuẩn đoán NFC. Tuy nhiên, khả năng mở rộng I/O và dung lượng bộ nhớ sẽ quyết định mã CPU bạn cần mua.
💡 CPU 1211C G2 & CPU 1212C G2: Giải pháp tiết kiệm cho máy độc lập
- Đặc điểm: Bộ nhớ đủ dùng cho các ứng dụng cơ bản (Logic tuần tự, HMI nội bộ). Số lượng I/O tích hợp sẵn trên thân máy ở mức vừa phải.
- Khả năng mở rộng: CPU 1211C không hỗ trợ gắn thêm Module tín hiệu (SM) bên hông, chỉ gắn được Signal Board (SB) trên mặt. CPU 1212C gắn được tối đa 2 SM.
- Ứng dụng: Máy đóng gói nhỏ, trạm bơm đơn lẻ, cửa tự động, băng tải cơ bản.
🔥 CPU 1214C G2 & CPU 1215C G2: Lựa chọn linh hoạt, phổ biến nhất
- Đặc điểm: Work Memory được nâng cấp khủng (Vd: CPU 1214C G2 lên tới 300KB Program/750KB Data). CPU 1215C G2 tích hợp sẵn ngõ ra Analog.
- Khả năng mở rộng: Gắn được tối đa 8 Module tín hiệu (SM), biến nó thành trạm thu thập I/O mạnh mẽ. Tối ưu cho việc nội suy Motion Control nhiều trục.
- Ứng dụng: Dây chuyền sản xuất tích hợp SCADA/MES, máy CNC mini, hệ thống HVAC phức tạp.
🛡️ CPU Fail-Safe (FC): Dành cho yêu cầu an toàn cao
- Đặc điểm: Là các mã như CPU 1212FC, 1214FC… Màu sắc vỏ máy thường có dải màu vàng đặc trưng. Vừa điều khiển logic thông thường, vừa chạy song song chương trình an toàn (Machine Safety).
- Ứng dụng: Hệ thống có dùng rèm quang (Light curtain), nút E-stop phức tạp, đáp ứng chuẩn SIL 3 / PL e.
2. Nguyên Tắc Chọn Module Mở Rộng (SM, SB, CM)
Bạn chỉ nên mua module mở rộng khi số lượng ngõ vào/ra (I/O) trên CPU không đáp ứng đủ. Hãy lưu ý 3 nguyên tắc sau:
2.1. Signal Board (SB) vs Signal Module (SM): Chọn cái nào?
| Bo mạch tín hiệu mặt trước (Signal Board – SB) | Module tín hiệu hông (Signal Module – SM) |
|---|---|
| Gắn trực tiếp lên mặt trước CPU. Không làm tăng kích thước chiều ngang của thiết bị trong tủ điện. | Gắn nối tiếp vào bên phải CPU. Làm tăng chiều dài thanh ray (DIN Rail). |
| Số lượng I/O ít (thường là 2 AI, 1 AO, hoặc 4 DI/DO). Đặc biệt trên G2 đã có thêm Safety Signal Boards. | Số lượng I/O lớn (8, 16, 32 Kênh) cho các hệ thống quy mô lớn. |
| Lựa chọn tối ưu khi: Chỉ thiếu một vài I/O hoặc cần tủ điện siêu nhỏ. | Lựa chọn tối ưu khi: Dự án có số lượng cảm biến/cơ cấu chấp hành lớn. |
2.2. Communication Module (CM) – Mở rộng giao tiếp
Mặc dù S7-1200 G2 đã có sẵn giao thức PROFINET IRT siêu mạnh qua 2 cổng RJ45, nhưng nếu dự án yêu cầu giao tiếp với các thiết bị đời cũ hoặc chuẩn khác, bạn sẽ cần lắp thêm CM (tối đa 3 CM gắn bên trái CPU):
- CM 1241 RS422/485: Bắt buộc phải có nếu bạn cần đọc dữ liệu từ đồng hồ nhiệt, biến tần qua chuẩn Modbus RTU.
- CM 1241 RS232: Giao tiếp điểm-điểm với máy in mã vạch, đầu đọc Barcode/RFID.
3. Những Lưu Ý “Sống Còn” Khi Lên Cấu Hình S7-1200 G2
- Nguồn cấp (DC/DC/DC vs AC/DC/Relay): Hãy chú ý tiền tố mã CPU. Ví dụ 1214C DC/DC/DC nghĩa là Nguồn cấp 24VDC / Ngõ vào 24VDC / Ngõ ra Transistor (Bắt buộc dùng loại này nếu bạn muốn phát xung PTO điều khiển Servo). Loại AC/DC/Relay dùng nguồn 220VAC nhưng ngõ ra là Relay tốc độ đóng cắt chậm, không thể phát xung.
- Thẻ nhớ SIMATIC Memory Card (SMC): Mặc dù G2 có bộ nhớ trong cực lớn, nhưng nếu bạn cần thực hiện Data Logging (Lưu trữ dữ liệu file CSV liên tục) hoặc update Firmware từ xa mà không dùng máy tính, hãy đưa thẻ nhớ SMC vào danh sách BOM.
- Yêu cầu phần mềm: S7-1200 G2 chỉ hỗ trợ lập trình trên nền tảng TIA Portal từ Version 20 trở lên (hoặc V19 có cài đặt thêm gói hỗ trợ phần cứng HSP). Đảm bảo license phần mềm của bạn tương thích.
- Công nghệ nối dây Push-in: G2 sử dụng chuẩn nối dây cắm nhanh (Push-in terminal) thay vì vặn vít. Khi chọn mua phụ kiện đầu cốt (Ferrule), hãy chọn loại đầu cốt kim tiêu chuẩn để thao tác được nhanh và chắc chắn nhất.
