Sao – Tam Giác
Sử dụng contactor để chuyển motor từ nối Sao sang Tam Giác. Chi phí phần cứng dễ kiểm soát nhưng cần nhiều wiring và tạo bước chuyển mạch trong quá trình tăng tốc.
SIRIUS 3RW30
Điều khiển điện áp tăng dần để motor tăng tốc mềm hơn. Cấu hình nhỏ gọn, commissioning đơn giản và phù hợp tải khởi động tiêu chuẩn.
SIRIUS 3RW40
Bổ sung current limiting, soft stop, bảo vệ quá tải motor và các chức năng giúp kiểm soát quá trình khởi động tốt hơn.
Khác biệt giữa Sao – Tam Giác và khởi động mềm
Mạch Sao – Tam Giác giảm dòng khởi động bằng cách thay đổi cấu hình cuộn dây motor. Motor khởi động ở trạng thái nối Sao và sau một khoảng thời gian sẽ chuyển sang nối Tam Giác. Quá trình này tạo ra một thời điểm chuyển mạch rõ ràng.
Ngược lại, SIRIUS 3RW30 và 3RW40 sử dụng thyristor để điều khiển điện áp trong quá trình tăng tốc. Điện áp được thay đổi theo ramp nên motor có thể khởi động mềm hơn, hạn chế tác động cơ khí so với phương pháp chuyển mạch theo cấp.
Điểm chung:
SIRIUS 3RW30 và SIRIUS 3RW40 đều là soft starter điều khiển 2 pha và sử dụng bypass tích hợp sau quá trình khởi động để giảm tổn hao trong vận hành ổn định.
So sánh 3RW30 và 3RW40 với mạch Sao – Tam Giác
Bảng dưới đây tập trung vào những khác biệt có ảnh hưởng trực tiếp đến việc lựa chọn, thiết kế tủ điện và commissioning hệ thống.
| Tiêu chí | Sao – Tam Giác | SIRIUS 3RW30 | SIRIUS 3RW40 |
|---|---|---|---|
| Phương pháp khởi động | Chuyển Sao → Tam Giác | Voltage ramp | Voltage ramp + current limiting |
| Starting Voltage | Không điều chỉnh liên tục | Có | Có |
| Current Limiting | Không | Không | Có |
| Soft Stop | Không | Không điều chỉnh | Có |
| Bảo vệ quá tải motor tích hợp | Cần thiết bị riêng | Cần thiết bị riêng | Có |
| Ramp-up Detection | Không áp dụng | Không | Có |
| Bypass tích hợp | Không áp dụng | Có | Có |
| Motor wiring | Thường cần 6 đầu dây motor | Đơn giản hơn | Đơn giản hơn |
| Khả năng tinh chỉnh | Hạn chế | Cơ bản | Cao hơn |
| Độ phức tạp tủ | Nhiều contactor & wiring | Gọn | Gọn, nhiều chức năng hơn |
Khi nào mạch Sao – Tam Giác vẫn phù hợp?
Sao – Tam Giác vẫn là một giải pháp thực tế đối với các tải khởi động nhẹ và những nhà máy đã tiêu chuẩn hóa tủ điện bằng contactor. Linh kiện phổ biến, dễ thay thế và kỹ thuật bảo trì thường đã quen thuộc với cấu trúc này.
Ưu điểm
✓ Dễ sửa chữa tại hiện trường
✓ Chi phí phần cứng ban đầu có thể thấp
✓ Phù hợp tải có mô-men khởi động không cao
Hạn chế
• Thường cần 6 đầu dây từ motor
• Có thời điểm chuyển Sao → Tam Giác
• Khả năng tinh chỉnh theo tải hạn chế
Khi motor nối Sao, dòng khởi động và mô-men khởi động đều giảm so với nối Tam Giác trực tiếp. Vì mô-men cũng giảm đáng kể, phương pháp này không phù hợp với mọi tải cần mô-men lớn ngay khi bắt đầu.
Khởi động mềm Siemens SIRIUS 3RW30 – dòng Basic Performance cho các ứng dụng khởi động tiêu chuẩn.
SIRIUS 3RW30 – lựa chọn cho khởi động mềm cơ bản
Khi so sánh 3RW30 và 3RW40, 3RW30 là phương án đơn giản hơn. Thiết bị tập trung vào quá trình khởi động mềm bằng Starting Voltage và Ramp Time, phù hợp với các ứng dụng không yêu cầu current limiting hoặc soft stop.
So với mạch Sao – Tam Giác, 3RW30 giúp giảm số lượng phần tử chuyển mạch, đơn giản hóa wiring và cho phép điều chỉnh quá trình tăng điện áp phù hợp hơn với đặc tính tải.
Voltage Ramp
Integrated Bypass
Compact Design
SIRIUS 3RW40 – kiểm soát khởi động và bảo vệ tốt hơn
3RW40 mở rộng khả năng của dòng Basic Performance bằng current limiting, soft stop, electronic motor overload protection và ramp-up detection.
Nếu hệ thống có giới hạn về nguồn cấp, cần kiểm soát dòng khởi động chặt hơn hoặc yêu cầu quá trình dừng mềm, 3RW40 thường có lợi thế rõ rệt so với 3RW30.
Current Limiting
Soft Stop
Motor Overload

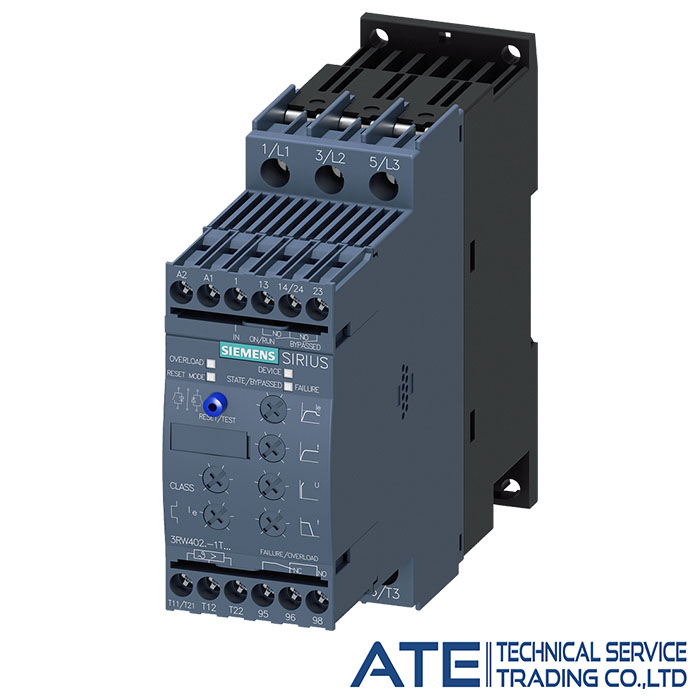

Khởi động mềm Siemens SIRIUS 3RW40 với các chức năng điều khiển và bảo vệ mở rộng.
So sánh 3RW30 và 3RW40: 3 khác biệt quan trọng nhất
Current Limiting
3RW40 cho phép cài đặt giới hạn dòng trong quá trình khởi động. 3RW30 không có chức năng điều chỉnh current limit riêng.
Motor Protection
3RW40 tích hợp bảo vệ quá tải động cơ và cho phép thiết lập Trip Class. Với 3RW30, hệ thống cần phối hợp thiết bị bảo vệ motor phù hợp.
Soft Stop
3RW40 có thể thiết lập Ramp-down Time để tạo quá trình dừng mềm. Đây là chức năng 3RW30 không cung cấp theo cùng cách.
Nên chọn Sao – Tam Giác, 3RW30 hay 3RW40?
• Hệ thống đã tiêu chuẩn hóa contactor
• Không cần tinh chỉnh acceleration
• Không cần soft stop
• Chi phí phần cứng ban đầu là ưu tiên
• Tải thuộc nhóm tiêu chuẩn
• Cần giảm wiring trong tủ
• Đã có motor protection riêng
• Không cần current limiting hoặc soft stop
• Cần soft stop
• Cần motor overload tích hợp
• Duty khởi động phức tạp hơn
• Yêu cầu commissioning linh hoạt hơn
Ví dụ lựa chọn theo ứng dụng
Bơm ly tâm tiêu chuẩn
3RW30 có thể phù hợp nếu mục tiêu chính là khởi động mềm và không yêu cầu dừng mềm.
Bơm cần soft stop
3RW40 phù hợp hơn nếu quá trình dừng cần được điều khiển bằng ramp-down.
Băng tải nhẹ
3RW30 giúp giảm giật cơ khí trong quá trình tăng tốc so với chuyển mạch truyền thống.
Tải khó khởi động hơn
Cần đánh giá 3RW40 hoặc dòng soft starter cấp cao hơn dựa trên dòng, thời gian tăng tốc và Starting Class.
Đừng chỉ so sánh giá thiết bị – hãy so sánh cả tủ điện
Không chọn soft starter chỉ theo công suất kW
Cùng một công suất motor nhưng bơm, quạt, băng tải hoặc tải quán tính cao có thể yêu cầu dòng và thời gian khởi động rất khác nhau. Khi lựa chọn 3RW30 hoặc 3RW40 cần xem xét dòng định mức motor, đặc tính tải, thời gian tăng tốc, Starting Class, số lần khởi động và nhiệt độ môi trường.
Nâng cấp Sao – Tam Giác lên 3RW30 hay 3RW40?
Nếu mục tiêu chính là thay mạch Sao – Tam Giác bằng một giải pháp gọn hơn, khởi động êm hơn và commissioning đơn giản, SIRIUS 3RW30 thường là lựa chọn hợp lý cho các tải tiêu chuẩn.
Nếu ứng dụng cần giới hạn dòng khởi động, soft stop, bảo vệ quá tải motor hoặc yêu cầu kiểm soát cao hơn, 3RW40 đáng được ưu tiên đánh giá. Đây là điểm quan trọng nhất khi so sánh 3RW30 và 3RW40 cho một dự án thực tế.
Tài liệu kỹ thuật Siemens
Các chức năng kỹ thuật được trình bày trong bài nên được đối chiếu với manual và dữ liệu của đúng Order No. trước khi thiết kế hoặc commissioning.
