Hướng Dẫn Chọn Mã (Sizing) Khởi Động Mềm 3RW30 Cho Động Cơ 3 Pha Chuẩn Xác

Việc chọn sai mã thiết bị đóng cắt không chỉ gây lãng phí ngân sách mà còn tiềm ẩn rủi ro hỏng hóc khi hệ thống vận hành thực tế. Đối với dòng khởi động mềm Siemens 3RW30, nguyên tắc “sống còn” mà các kỹ sư thiết kế cần nhớ là: Luôn chọn thiết bị dựa trên dòng điện định mức của động cơ (In), không chọn theo công suất (kW).

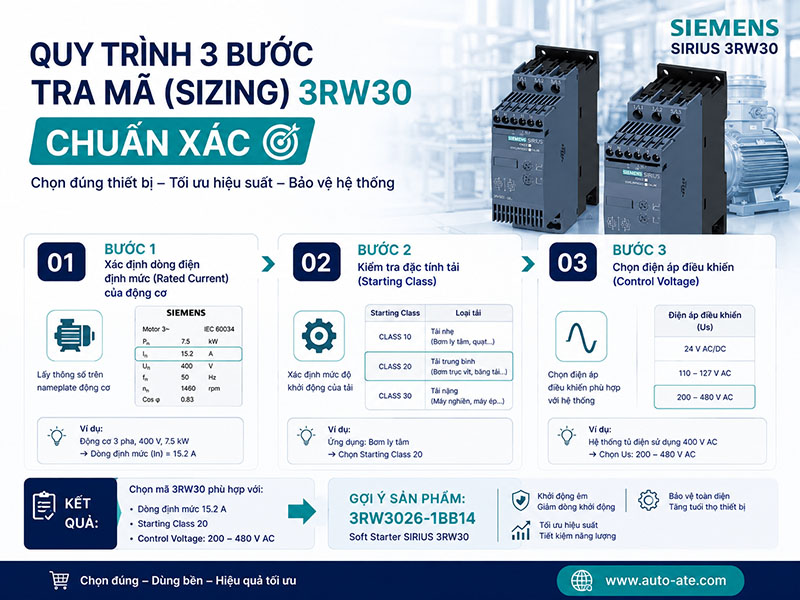

1. Quy Trình 3 Bước Tra Mã (Sizing) 3RW30 Chuẩn Xác

• Bước 1: Xác định dòng điện định mức (Rated Current) của động cơ. Xem thông số trên nhãn (Nameplate) của động cơ (Ví dụ: Động cơ 15kW, 400V thường có dòng định mức khoảng 29A). Dòng điện định mức của khởi động mềm phải lớn hơn hoặc bằng dòng định mức của động cơ.
• Bước 2: Kiểm tra đặc tính tải (Starting Class). Khởi động mềm 3RW30 chỉ được thiết kế cho các ứng dụng tải nhẹ (Normal starting) đạt chuẩn CLASS 10 (thời gian khởi động dưới 10 giây). Các ứng dụng này bao gồm: bơm ly tâm, quạt nhỏ, máy nén, băng tải không tải trọng lớn. (Nếu dùng cho máy nghiền hoặc tải nặng Class 20, bạn bắt buộc phải nâng cấp lên dòng 3RW40 hoặc 3RW50).
• Bước 3: Chọn điện áp điều khiển (Control Voltage). Siemens cung cấp 2 tùy chọn điện áp cấp cho bo mạch điều khiển của 3RW30:
  • Điện áp 24V AC/DC (Ký hiệu đuôi mã là -xBB0x)
  • Điện áp 110-230V AC/DC (Ký hiệu đuôi mã là -xBB1x)

2. Bảng Tra Cứu Công Suất 3RW30 Nhanh (Tại 400V)

Dưới đây là bảng mã phổ biến nhất cho điện áp lưới 400V, điều khiển bằng điện áp 24V DC hoặc 110-230V AC. Ký hiệu “x” ở vị trí đầu cuối (VD: 3RW3013-xBBy4) đại diện cho kiểu cầu đấu nối: 1 = Bắt vít (Screw terminals), 2 = Lò xo kẹp (Spring-type).
