Giới thiệu
Trong bối cảnh các nhà máy nước sạch tại Việt Nam đang chú trọng tiết kiệm điện năng, giảm chi phí vận hành và đảm bảo cung cấp nước ổn định, giải pháp biến tần Siemens SINAMICS G120X đang được nhiều đơn vị lựa chọn.

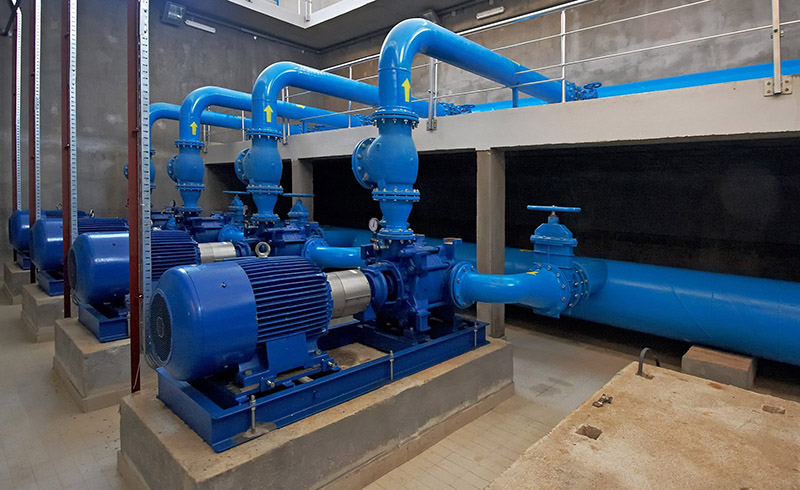

Bài viết này chia sẻ một trường hợp triển khai thực tế tại một trạm bơm cấp nước quy mô lớn, minh chứng cho hiệu quả mà G120X mang lại.
Thông tin dự án
- Quy mô: 6 bơm ly tâm công suất 45 kW/bơm
- Nguồn điện: 3 pha 380–480 V AC
- Yêu cầu: điều khiển áp suất/lưu lượng ổn định, tiết kiệm điện, giảm số lần khởi động, dễ giám sát qua SCADA.
Mục tiêu:
- Tiết kiệm điện năng
- Điều khiển áp suất ổn định
- Giảm hao mòn thiết bị cơ khí
1. Chọn biến tần — mã hàng chính xác theo Siemens
Sau khi đối chiếu thông số motor (45 kW, 380–480 V) và yêu cầu ứng dụng (bơm, điều khiển PID, tích hợp PROFINET), lựa chọn phù hợp theo danh mục chính hãng là biến tần SINAMICS G120X, model đại diện cho 45 kW – 6SL3220-2YE38-0UF0 (phiên bản 380–480 V, frame size FSE, tích hợp PROFINET, overload 110%/60s). Những mã tương đương có thể khác ở tuỳ chọn EMC filter hay loại bàn phím đi kèm; hãy chọn mã chính xác theo yêu cầu (EMC filter C2/C3, BOP/IOP).
Lưu ý đặt hàng: kiểm tra kỹ “voltage class”, “EMC filter (C2/C3)”, và “operator panel” (BOP/IOP/SAM) khi lấy mã, vì cùng công suất 45 kW có nhiều biến thể cho các lựa chọn này.
2. Bước 1 — Khảo sát hiện trạng & tính toán yêu cầu kỹ thuật
Công việc chính:
- Đo thực tế đặc tính bơm: áp suất làm việc (bar), lưu lượng (m³/h), điểm làm việc, dòng khởi động motor.
- Kiểm tra nguồn điện (380–480 V ±10%), chất lượng nguồn (harmonic, nguồn dự phòng).
- Đo chiều dài cáp motor, kiểm tra yêu cầu EMC, vị trí tủ (trong nhà/ngoài trời) → xác định frame size (FSE phù hợp cho 45 kW).
- Xác định cách tích hợp SCADA/PLC (ở đây tích hợp PROFINET với PLC S7-1200).
Kết luận khảo sát: chọn G120X 45 kW (FSE), chuẩn PROFINET, EMC filter phù hợp môi trường (C2/C3 nếu cần).
3. Bước 2 — Thiết kế tủ & vật tư kèm theo
Danh mục chính (mỗi bơm):
- SINAMICS G120X 45 kW – 6SL3220-2YE38-0UF0 với BOP hoặc IOP tùy yêu cầu vận hành.
- MCCB/Disconnector trước biến tần, contactor bypass (nếu cần chế độ bypass), surge arrester (nếu khu vực sét hoạt động nhiều).
- Bộ lọc EMC (nếu biến thể chưa tích hợp hoặc yêu cầu nâng cao) — Siemens cung cấp lựa chọn filter.
- Cáp động lực đúng tiết diện (theo tính toán rơi áp & dòng khởi động), dây PE tiếp đất tốt.
- Cảm biến áp suất 4–20 mA cho feedback PID; thiết bị đo dòng/điện năng (power meter) để theo dõi tiết kiệm.
- Tủ điều khiển, thanh ray, quạt làm mát tủ (nếu tủ kín).
Thiết kế bố trí: đặt biến tần trong tủ kín (IP54/55 nếu ngoài trời) hoặc IP20 trong phòng kỹ thuật; để khoảng cách và luồng khí theo hướng dẫn Siemens cho làm mát.
4. Bước 3 – Lắp đặt điện & đấu nối (thực hiện tại hiện trường)
Các bước chi tiết:
- Ngắt điện tổng, đảm bảo an toàn thi công.
- Đấu nguồn: L1-L2-L3 vào các terminal L1-L2-L3 của G120X; nối PE chắc chắn.
- Đấu motor: U-V-W từ biến tần tới motor; chọn tiết diện cáp đảm bảo rơi áp <5% ở tải danh định.
- Đấu tín hiệu: cảm biến áp suất (4–20 mA) → AI1; digital inputs (DI) cho start/stop, chế độ auto/manual; DO để điều khiển rơle alarm nếu cần.
- Mạng truyền thông: kết nối PROFINET RJ45 từ G120X tới switch/PLC (S7-1200) để thu thập status, điều khiển setpoint, logging.
5. Bước 4 — Cấu hình biến tần (commissioning) — theo thực hành Siemens
Công cụ cấu hình: IOP-2 (trên tủ), Smart Access Module (SAM) qua Wi-Fi, hoặc TIA Portal + Startdrive (khi tích hợp PLC).
Các bước cấu hình chính (mỗi biến tần):

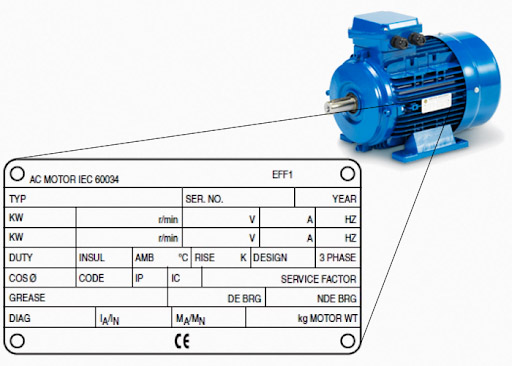

- Quick Setup (IOP-2 / SAM): nhập thông số motor theo nameplate: rated voltage, rated current, rated power, rated frequency, rated cosφ. (Siemens khuyến cáo nhập đúng thông tin nameplate.)
- Chế độ điều khiển: chọn PID control (dùng tín hiệu 4–20 mA từ cảm biến áp suất hoặc lệnh PROFINET setpoint). Nếu cần điều khiển mô-men tốt hơn, chọn chế độ Vector/Speed Control theo hướng dẫn.
- Giới hạn tần số: đặt f_max = 50/60 Hz theo motor; đặt f_min theo yêu cầu hệ thủy lực (thường > 15–20 Hz để tránh cavitation).
- Overload / Thermal protection: kiểm tra cấu hình overload (110% trong 60 s, 100% trong 240 s là thông số điển hình cho G120X 45 kW).
- EMC & filtering: bật/tùy chọn filter nếu mã hàng yêu cầu; đảm bảo nối đất tốt để giảm nhiễu.
Tuning PID: bắt đầu với P nhỏ, I trung bình, D = 0; tăng dần P để đạt đáp ứng mong muốn, điều chỉnh I để loại steady-state error; giảm overshoot. Ghi lại thông số sau tuning. (Quy trình tuning chuẩn công nghiệp.)
6. Bước 5 — Kiểm tra, chạy thử (Testing & Commissioning)
Checklist chạy thử:
- Kiểm tra chiều quay motor (IOP-2/Reversal test).
- Chạy no-load: quan sát nhiệt độ biến tần & motor, kiểm tra dòng.
- Chạy có tải: tăng dần setpoint (áp suất) quan sát đáp ứng PID, điều chỉnh tham số PID.
- Kiểm tra chức năng Sleep/ECO Mode: mô phỏng lưu lượng thấp để xác nhận biến tần đưa motor về sleep và restart mượt.
- Kiểm tra alarm & fault handling (log lỗi), chức năng bypass (nếu có).
- Kiểm tra tích hợp PROFINET: read/write setpoint, status bits, alarm reporting trên SCADA.
7. Bước 6 — Bàn giao & đào tạo
- Bàn giao sổ tay vận hành, bảng tham số đã cấu hình (document all P-values).
- Đào tạo vận hành: start/stop, thay đổi setpoint, reset lỗi, đọc log sự cố.
- Lên kế hoạch bảo trì: kiểm tra định kỳ tiếp địa, quạt tủ, các đầu nối, và hiệu suất điện năng hàng tháng.
8. Kết quả mong đợi & thước đo thành công
Chỉ tiêu đo (KPIs):
- Tiết kiệm điện: dự kiến 25–35% so với vận hành Direct-On-Line (thực tế phụ thuộc đặc tính thủy lực & tải); G120X có chức năng tiết kiệm năng lượng và điều khiển tốc độ giúp giảm tiêu thụ.
- Ổn định áp suất: ±0.05 bar (sau tuning PID) — đáp ứng dịch vụ cấp nước.
- Giảm số lần khởi động: ≥30–50% (nhờ chế độ soft start, multi-pump logic).
- Giảm chi phí bảo trì: ít sốc cơ khí → tăng tuổi thọ vòng bi/cánh bơm.
9. Tài liệu & nguồn tham khảo chính hãng (để kỹ thuật kiểm tra chi tiết mã & parameter)
- Trang giới thiệu SINAMICS G120X — tính năng & ứng dụng.
- Sản phẩm: 6SL3220-2YE38-0UF0 (45 kW, 380–480V, FSE) — thông số rated power, overload, fieldbus (PROFINET).
- Datasheet & hướng dẫn cài đặt G120X (installation / operation manual) — tham khảo để biết parameter table & khuyến cáo lắp đặt.
Kết luận ngắn
Khi chọn đúng mã biến tần SINAMICS G120X 45 kW, và thực hiện quy trình khảo sát → thiết kế tủ → lắp đặt → cấu hình PID & EMC → commissioning → đào tạo, trạm bơm 6 × 45 kW sẽ đạt được vận hành ổn định, tiết kiệm năng lượng và giảm chi phí bảo trì. Mọi bước đều nên tuân thủ hướng dẫn chính hãng Siemens và lưu trữ bản sao các tham số (P-values) đã cấu hình để thuận tiện cho bảo trì sau này.
