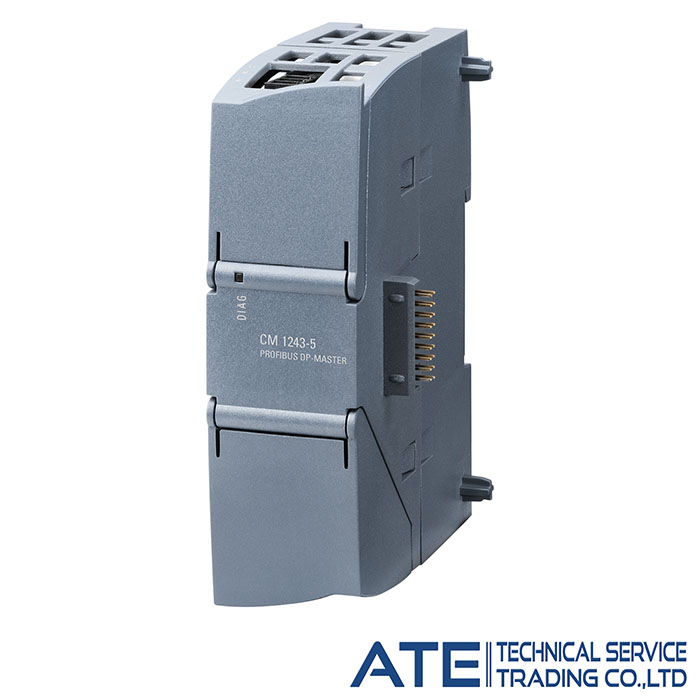

Giới thiệu CM 1243-5 Communications Module PROFIBUS DP Master
CM 1243-5 – mã 6GK7243-5DX30-0XE0 là module truyền thông cao cấp thuộc dòng SIMATIC S7-1200, được thiết kế để mở rộng khả năng kết nối của PLC S7-1200 vào mạng PROFIBUS DP. Khác với dòng Slave, module này cho phép CPU S7-1200 đóng vai trò là một DP Master, có quyền điều khiển và quản lý các trạm Slave trong hệ thống.
Module CM 1243-5 không chỉ hỗ trợ điều khiển các thiết bị ngoại vi (Slaves) mà còn cung cấp khả năng truyền thông mạnh mẽ giữa các bộ điều khiển (S7 communication) và các thiết bị lập trình/vận hành (PG/OP), giúp tối ưu hóa khả năng tích hợp hệ thống.
Đặc điểm nổi bật
- Module truyền thông PROFIBUS DP Master chính hãng Siemens cho dòng PLC S7-1200
- Cho phép PLC S7-1200 điều khiển lên đến 16 trạm PROFIBUS DP Slaves
- Hỗ trợ PG/OP communication: Kết nối dễ dàng với các màn hình HMI và máy tính lập trình qua mạng PROFIBUS
- Hỗ trợ S7 communication: Trao đổi dữ liệu tin cậy giữa các bộ điều khiển S7 với nhau
- Trang bị cổng giao tiếp nối tiếp chuẩn 9-pin D-sub, hỗ trợ tốc độ truyền tải lên đến 12 Mbit/s
- Dễ dàng cấu hình, cài đặt và chẩn đoán mạng lưới Slaves trong môi trường phần mềm TIA Portal
- Thiết kế dạng Signal Module lắp cạnh trái CPU, lắp đặt nhanh chóng trên thanh ray DIN
Thông số kỹ thuật
| Mã sản phẩm | 6GK7243-5DX30-0XE0 |
| Dòng sản phẩm | SIMATIC S7-1200 |
| Loại module | CM 1243-5 (Communication Module) |
| Giao thức truyền thông | PROFIBUS DP Master |
| Số lượng Slave tối đa | 16 trạm DP Slaves |
| Giao diện vật lý | 9-pin D-sub (socket) |
| Tốc độ truyền tối đa | 12 Mbit/s |
| Dịch vụ hỗ trợ | PG/OP communication, S7 communication, DP-V1 |
| Hãng sản xuất | Siemens |
Ứng dụng thực tế
- Sử dụng PLC S7-1200 để điều khiển các trạm I/O phân tán như ET 200 qua PROFIBUS
- Kết nối và điều khiển các thiết bị trường như biến tần (VFD), van điện từ hỗ trợ PROFIBUS DP
- Thiết lập mạng truyền thông liên kết giữa các PLC S7-1200, S7-300 và S7-400 trong các nhà máy lớn
- Tích hợp các thiết bị đo lường và hệ thống điều khiển của các hãng thứ ba vào PLC Siemens
- Giải pháp truyền thông trung tâm cho các hệ thống máy móc cần tính năng Master để quản lý dữ liệu diện rộng
Xem thêm danh mục: Communication Module
Thông tin đặt hàng
Order Code: 6GK7243-5DX30-0XE0
Tên sản phẩm: Communications module CM 1243-5
Dòng PLC tương thích: SIMATIC S7-1200
Hãng sản xuất: Siemens
