SM 1223 16DI/16DO – 6ES7223-1BL32-0XB0

Giới thiệu SM 1223 Digital I/O 16DI/16DO

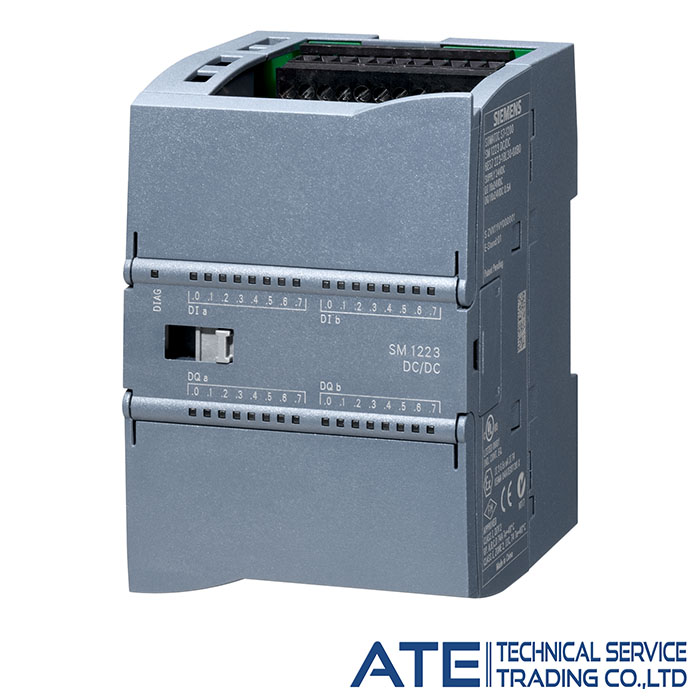

SM 1223 Digital I/O 16DI/16DO – mã 6ES7223-1BL32-0XB0 là module mở rộng hỗn hợp mật độ cao thuộc dòng SIMATIC S7-1200. Với tổng cộng 32 điểm I/O tích hợp trên một khối duy nhất, sản phẩm này cung cấp khả năng mở rộng tối đa cho hệ thống PLC Siemens trong khi vẫn duy trì sự gọn gàng cho tủ điện điều khiển.

Module kết hợp 16 kênh ngõ vào số (DI) hỗ trợ Sink/Source và 16 kênh ngõ ra số (DO) kiểu Transistor. Đây là giải pháp cực kỳ kinh tế và hiệu quả về không gian, giúp xử lý các bài toán tự động hóa đòi hỏi số lượng cổng vào/ra lớn mà không cần lắp đặt quá nhiều module rời rạc.

Đặc điểm nổi bật

• Module hỗn hợp mật độ cao (32 kênh I/O) chính hãng Siemens cho dòng S7-1200
• Cung cấp 16 đầu vào số 24V DC, linh hoạt cấu hình kiểu đấu nối Sink hoặc Source
• Cung cấp 16 đầu ra số kiểu Transistor 0.5A, đóng cắt tốc độ cao và bền bỉ
• Tiết kiệm đáng kể diện tích lắp đặt trên thanh ray DIN so với việc dùng nhiều module nhỏ
• Tích hợp đèn LED hiển thị trạng thái riêng biệt cho tất cả 32 kênh, hỗ trợ giám sát và xử lý lỗi nhanh chóng
• Khả năng cách ly điện an toàn giữa các nhóm kênh và với mạch điều khiển trung tâm
• Cấu hình và đồng bộ hóa dễ dàng, trực quan trong phần mềm TIA Portal

Thông số kỹ thuật

Ứng dụng thực tế

• Hệ thống máy móc phức tạp yêu cầu nhiều tín hiệu cảm biến và điều khiển nhiều thiết bị chấp hành
• Dây chuyền sản xuất tự động hóa quy mô vừa, các trạm phân loại và đóng gói sản phẩm
• Điều khiển hệ thống đèn báo, còi báo và nút nhấn tập trung trong các tủ điều khiển trung tâm
• Tối ưu hóa không gian cho các máy móc OEM cần kích thước nhỏ gọn nhưng vẫn đầy đủ tính năng
• Mở rộng nhanh chóng số lượng I/O cho CPU S7-1200 khi các cổng tích hợp đã sử dụng hết

Xem thêm: Danh Mục Digital Modules

Thông tin đặt hàng

• Order Code: 6ES7223-1BL32-0XB0
• Tên sản phẩm: Digital I/O SM 1223, 16 DI/16 DO, 24 V DC
• Dòng PLC tương thích: SIMATIC S7-1200
• Hãng sản xuất: Siemens
